Sokakat kicsit összezavar, ha a testreszabott rajzsablonok és a lapformátumok SOLIDWORKS-ben történő elkészítésre kerül szó. Ez nem annyira egyértelmű, mint az alkatrész vagy összeállítási sablonok elkészítése, mivel az egyes lapok más méretűek lehetnek.

Az extra információ miatt az adatokat két fájlban jelennek meg. Fontos tudni, hogy melyik fájl milyen adatot tartalmaz és ezek hogyan kapcsolódnak egymáshoz, hogy megfelelő rajzot készíthessünk.

MIT TARTALMAZNAK AZ EGYES RAJZ FÁJLOK?

• Rajzsablon fájl (.drwdot):
• Minden beállítást Tools > Options > Document Properties tab alatt (eszközök > opciók > dokumentum tulajdonságok fül)
• Minden meglévő lapot
• Minden lapformátumot a meglévő lapokon
• Minden meghatározott nézetet
• Linket a lap tulajdonságokban meghatározott lapformátumhoz (jobb kattintás a lapon > tulajdonságok)
• Lapformátum fájl (.slddrt):
• Minden a lapformátumban tárolt információt (jobb kattintás a lapon > lapformátum szerkesztése) beleértve a körvonalakat, címeket, logókat stb.
• Minden kapcsolódó táblázatot (TTJ, hegesztési listák stb.)

Ahogy említettük a rajzsablon fájlnál, minden meglévő lap a sablonban már tartalmazza a lapformátumot. Azonban amikor új lapot adunk hozzá, az arra a lapformátumra hivatkozik, amit az aktív lap tulajdonságaiban beállítottunk. Éppen ezért kulcsfontosságú a rajzsablonban elmentett lapformátum összekapcsolása, hogy ne kapjuk olyan hibaüzenetet, hogy “A lapformátum nem található”.

HOGYAN KÉSZÍTSÜNK RAJZSABLONT LAPFORMÁTUM LINKKEL?

• Kezdjünk egy új, üres rajzot File > New (Fájl > Új)
• Módosítsuk a lap tulajdonságait (jobb kattintás a lapon > tulajdonságok) és válasszuk ki a lap méretét (A, B, C stb.), állítsuk be a lap arányokat stb. és okézzuk le.
• Módosítsuk a lapformátumot (jobb kattintés a lapon > lapformátum szerkesztés) és szabjuk testre a címsort, a körvonalat és a kapcsolódásokat
• Fogadjuk el a változtatásokat és lépjünk vissza a lapra az elfogadás sarkon keresztül (ami a grafikai terület jobb sarkában látható)
• Mentsük el a lapformátumot a következő lépéssel File > Save Sheet format (fájl > lapformátum mentése).  Így elmentünk egy .slddrt fájlt.  Ajánlatos egy egyedi helyen elmenteni, hogy könnyebben megtaláljuk. Az elérési útvonalat itt tudjuk beállítani: Tools > Options > System Options tab > File Locations > Sheet Formats. (eszközök > opciók > rendszer opció fül > fájl helyek > lapformátumok)
• Menjünk vissza a lap tulajdonságaiba (jobb kattintás a rajzon > tulajdonságok) és keressük meg a lapformátumot. Válasszuk ki az elmentett .slddrt fájlt.
• Módosítsuk bármelyik lap tulajdonságot (vetület típusa, lap arányai stb.) és okézzuk le.
• Ha szükséges adjuk hozzá a meghatározott nézeteket.
• Menjünk a File > Save As (fájl > mentés másként)  funkcióra és válasszuk ki a mentés máskéntból a rajz sablon fájltípust (.drwdot). Megint csak próbáljuk olyan helyre elmenteni, ahol könnyen meg is fogjuk találni. Az útvonalat így állíthatjuk be:  Tools > Options > System Options tab > File Locations > Templates. (eszközök >opciók > rendszer opciók fül > fájl helyek > sablonok)

Reméljük tech-tippünkkel segítettünk a rajzsablonok elkészítésében!

Egyesek számára az AutoCAD-ben végzett munka olyan, mint egy bejáratott cipő, kényelmes és illeszkedik a lábára. A menü elrendezése, a parancssor, a színpaletta, az összes testreszabott gomb és LISP-rutin, ezek együtt az évek során egy gondosan létrehozott, barátságos és megszokott környezetet alkotnak, amelyet nehéz szívvel hagy maga után az ember. Most jöjjön egy amerikai mérnök beszámolója, aki több mint 27 év AutoCAD használat után váltott és nem bánta meg, hogy a biztos, kényelmes és ismerős szoftverét DraftSight-ra cserélte. Ebben a bejegyzésben arról fogunk írni, hogy melyek azok a funkciók, amelyeket a váltás során fedezett fel és miért gondolja, hogy érdemes mindenkinek megfontolnia egy ilyen cserét. Jöjjön Mike Walloch beszámolója a váltásról!

Ismerős történet

Mint az emberek többsége, az AutoCAD-et is elsősorban 2D-s rajzoláshoz és tervezési munkákhoz használtam, de alkalomadtán nem parametrikus 3D-s modellezéshez is. Amikor 3D CAD munkát kellett végezni, SOLIDWORKS-öt használtam. Nagyra értékeltem a parametrikus modellezés puszta erejét és képességét a SOLIDWORKS-ben, de soha nem tudtam túllépni valamiért a 2D AutoCAD megjelenítésén és hangulatán, ezért ragaszkodtam mindkét szoftvercsomaghoz.

Egy napon annak a cégnek, amelynek akkor dolgoztam, át kellett váltania egy olyan szoftverre, amely képes 3D-s modellezésre és LISP-rutinok futtatására. Fontolóra vették az AutoCAD teljes elhagyását, de ez azt jelentette, hogy több évtizedes, még aktív termékcsaládban lévő 2D rajzok elveszhetnek. Nem volt költségvetésük az összes karbantartandó rajz konvertálására vagy újrateremtésére, és az AutoCAD LT-ből túl sok funkciót vettek ki, hogy életképes lehetőség legyen, ezért úgy tűnt, hogy elakadtunk ... vagy legalábbis én azt gondoltam.

Váltás AutoCAD-ről DraftSight-ra

Ismerős felhasználói felület

Csak néhány percbe telt, hogy a DraftSight-ot az ősidőket idéző preferenciáimhoz igazítsam, teljes képernyős nézettel és eszköztárakkal a grafikus terület felett. Az Opciók párbeszédpanelen könnyen lehet navigálni, a keresőmező pedig megkönnyíti a kívánt beállítás megtalálását. Íme az egyik régi AutoCAD-rajzom, amely gond nélkül megnyitottam a DraftSightban:

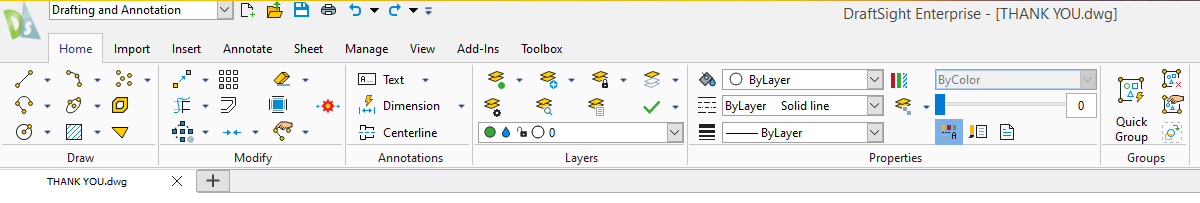

Azoknak, akik a modern szalag stílusú menüt részesítik előnyben a klasszikus eszköztárak helyett, jó hírem van. A bal felső sarokban található legördülő menü, lehetővé teszi a két elrendezés közötti váltást. Mindkettő megvan!

A DraftSight 5 csomagja

Az API-k nem szerepelnek az AutoCAD LT programban. Azért az én esetemben a DraftSight Professional vagy az Enterprise jobb választásnak bizonyul pusztán a funkciók alapján. Ha jelenleg az AutoCAD fejlettebb képességeit használja, ez az az alternatív eszköz, amelyet érdemes kipróbálnia!

Az AutoCAD 1982 óta működik, eredete 1977-ig nyúlik vissza. Sokunk számára ez a régi, kényelmes, jól megszokott cipő. De mindent figyelembe véve, amit megvizsgáltunk, nehéz lenne megindokolni, hogy miért ne váltsunk a DraftSightra.

A DraftSight új eszközöket kínál számunkra, amelyek meglepően hasonlítanak a régihez, és ugyanazokat a munkákat végzik, kényelmesebb előfizetési modellel és alacsonyabb költséggel. Én azt mondom, ebben az esetben a változás egy nagyon-nagyon jó dolog.

Tudjon meg többet a DraftSight megoldásairól!

Sok tervezőmérnök karrierjét az AutoCAD használatával kezdte. Azonban a körülöttünk lévő világ megváltozott és sok más lehetőség is kínálkozik, különösen azok számára, akik nem akarják az AutoCAD-et a jelenlegi áron fizetni. A DraftSight ingyenes verziója sajnos múlt december megszűnt, de még így is ár-érték arányban ez a legprofesszionálisabb 2D tervező szoftver a piacon.

Természetesen egy új, másik szoftver esetén felmerülnek az alábbi kérdések:

• De vajon egy másik CAD elég jó és kompatibilis-e a DWG fájlokkal?
• Valóban sokoldalú és kiváló minőséget biztosító 2D CAD megoldást nyújt?
• És ami a legfontosabb: jól érezi-e magát a felhasználó az új CAD környezetben?

Örömünkre szolgál, hogy ezekre a kérdésekre a válaszunk: Igen! A DraftSight nemcsak az AutoCAD költségeinek töredékéért hoz létre kompatibilis DWG fájlokat, hanem a felhasználók is otthonosan érzik magukat a DraftSight-tal. A felhasználói felület ismerősen néz ki és a legtöbb parancs gyakorlatilag ugyanaz.

Kivágás és kiterjesztés parancsok

Például a PowerTrim parancs igazán hasznos. A TRIM és az EXTEND az AutoCAD leggyakrabban használt parancsai, és a DraftSight ezeket a parancsokat egy következő szintre emelte, ahogy a példában is látható. Nem kell pazarolni az időt az élek kiválasztásával – csak kezdje el a vágást (vagy hosszabbítást) jobbról.

Dinamikus blokk támogatás

Ez egy olyan eszköz, amelyet más nem AutoCAD programokkal szemben a DraftSight teljes mértékben támogat, a dinamikus blokkok létrehozása és használata. Miután létrehozott egy robusztus dinamikus blokk könyvtárat az AutoCAD-ben, folytathatja annak használatát a DraftSight alkalmazásban, ahogy az a következő példában látható.

A DWG fájlokon túl

A DraftSight-ot eredetileg arra tervezték, hogy segítsék a SOLIDWORKS felhasználókat a DWG-fájlok kompatibilitási problémáival kapcsolatban, amelyeket az AutoCAD használata során tapasztaltak.

Nagyon meglepő fordulat volt, hogy ez több millió letöltést eredményezett. Eredetileg a gépészeti piacra összpontosítottak, éppen ezért számos nagyszerű funkciót (beleértve az Eszköztárat) találhatnak a gépészmérnökök. Az idő múlásával azonban a tervező világ többi része megismerkedett a DraftSight-tal, és a felhasználói bázis úgy fejlődött, hogy tartalmaz egy jelentős százalék AEC-t. Következésképpen a DraftSight csapata nagyon szívesen fejleszti a termékeit más iparágakhoz tartozó parancsokkal is (ideértve a BIM-hez vezető utat is).

A 2D CAD tervező szoftver, a DraftSight több csomagban is elérhető, hogy megfeleljen az Ön igényeinek.

Az AutoCAD szoftverrel ellentétben megvásárolhatja a DraftSight Enterprise állandó verzióját is, hogy örök licenccel rendelkezzen és ne kelljen bérelnie szoftverét!

Ismerje meg a DraftSight csomag képességeit!

Mivel a DraftSight-nak nem kell egy közel 40 éves CAD-termék terheit hordoznia, ezért a program maga is sokkal könnyebb. A hardver és a teljesítmény követelményei sokkal alacsonyabbak, mint az AutoCAD esetében (ez pénzmegtakarítást is jelent a hardverre). Rendelkezik-e az összes AutoCAD paranccsal? Egyáltalán nem – de miért is kellene rendelkeznie vele? Szüksége van 38 évnyi parancsra? Nem, Önnek a legjobb parancsokra és a legújabb parancsokra van szüksége, és azokra, amelyek segítenek a munkája elvégzésében. A leggyakrabban használt és kért parancsokat a DraftSight tartalmazza. Azokat a parancsokat, amelyekre 30 évvel ezelőtt volt szükség, vagy amelyeknek most nincs értelme és létjogosultsága, egyszerűen nem szerepelnek már.

GYIK A DRAFTSIGHT LICENCELÉSÉRŐL ÉS MEGVÁSÁRLÁSÁRÓL

TÖLTSE LE A DRAFTSIGHT INGYENES PRÓBAVERZIÓJÁT, ÉS GYŐZŐDJÖN MEG RÓLA!

Összeszedtük, hogy mi kell, hogy jól fusson a SOLIDWORKS, milyen merevlemezt ajánlunk, illetve milyen rendszerigényeknek érdemes megfelelni, ha zökkenőmentesen szeretnéd használni a SOLIDWORKS-öt.

Az alapvető rendszerkövetelmények leírását, hogy fusson a SOLIDWORKS a gépeden megtalálod a SOLIDWORKS oldalán.

Processzor: AMD 1500x/1600x vagy Intel Core i5 (alap), AMD 1700x/1800x vagy Intel Core i7 (közép) vagy Intel Core i7 Extreme (profi)

• Operációs rendszer: Windows 10 64-bites
• Memória: 8-16 GB vagy több
• Merevlemez: Solid State Drive (SSD), legalább 20GB-es szabad tárhellyel
• Videókártya:

NVIDIA Quadro P600 (alap), P1000/2000 (közép) vagy P4000 (profi kategória)

AMD Radeon Pro WX 3100 (alap), WX 4100 (közép) vagy WX 5100 (profi kategória)

• FIGYELEM: Részleteket a videókártya kérdésnél találtok
• Internetkapcsolat: szélessávú internet sebesség a szervizcsomagok letöltéséhez
• Fájltárolás: SOLIDWORKS PDM Standard vagy SOLIDWORKS PDM Professional szoftverek

Milyen processzort (CPU) ajánlunk a SOLIDWORKS-höz?

A SOLIDWORKS Intel vagy AMD alapú rendszereken fut. A CPU-nak támogatnia kell a SSE2-t (Streaming SIMD Extensions 2).  Csak 64 bites operációs rendszereket és processzorokat támogat a szoftver.

Az újraépítési folyamata a SOLIDWORKS-ben lineárisan működik (szülő/gyerek kapcsolat az alakzatoknál) és éppen ezért csak egy magot lehet használni. A teljesítményét a CPU magasabba sebességével lehet növelni.

Néhány funkcióhoz és munkamegosztás szempontjából jön jöhetnek a többmagos processzorok. A Simulation és PhotoView360, de rajzkészítés vagy összeállítások újraépítése esetében is például nagy mértékben növelheti a teljesítményt.

Azonban azt tartsuk mindig szem előtt, hogy a leggyorsabb gépek sem helyettesítik a hatékony tervezési praktikákat. A minimális kontext hivatkozások, a megfelelő összeállítási mód használatát vagy más teljesítmény növelő eszközök alkalmazását, amik csökkentik a processzor terhelését.

Milyen operációs rendszer ajánlott, hogy fusson a CAD szoftvered?

A SOLIDWORKS 2018-at hivatalosan az alábbi operációs rendszereket:

• Windows 7 SP1 ,64 bites
• Windows 8.1, 64 bites
• Windows 10, 64 bites

Figyelem – Windows Home verzióját nem támogatja

Figyelem – Windows 8.1 támogatása megszűnik a SOLIDWORKS 2018 SP5-tel

FONTOS: A SOLIDWORKS 2018 már nem fut 32 bites operációs rendszereken.

eDrawings és eDrawings Professional is fut minden, fent listázott operációs rendszeren plusz Mac OS X 10.10 vagy újabbnál.

Virtuális környezetben is működik a szoftver?

Csak bizonyos virtuális környezetekben, amiknek listáját itt találjátok.

Mekkora RAM-ra van szükségünk?

Ahogy a rendszerkövetelményben is leírják, minimum 8GB-ra van szükségünk. Azonban a jövőre való tekintettel 16GB vagy 32GB-ot javaslunk, hogy legyen lehetőség a bővítésre.

Milyen merevlemezt használjunk?

Az SSD 10-szer gyorsabb teljesítmény tud produkálni, mint egy hagyományos merevlemez.

Azt is érdemes fejben tartani, hogy egy fájlmegnyitás egy helyi SSD-ről egy hálózati szerveren levő sztenderd lemezmeghajtóról akár 100-szor gyorsabb is lehet.

Győződjünk meg róla, hogy van elég merevlemez helyünk telepítés után, hogy a windows simán fusson. 20GB-ot vagy merevlemez 10%-át lehetőség szerint tartsuk szabadon.

Leggyorsabb megoldás pedig az, ha sima SSD helyett egy 5-10x gyorsabb M.2 típusú SSD-t vásárolunk.

Milyen videókártyát válasszunk?

Az NVIDIA Quadro, az AMD FirePro és az AMD Radeon Pro WX sorozatok mind hivatalosan elfogadott videókártyák a SOLIDWORKS-höz. A videókártyák OpenGL gyorsítóval kimagasló teljesítményt és stabilitást biztosít különösen 3D modellező nézetben.

Az NVIDIA Quadro P legfrissebb verziói

Az AMD Radeon Pro WX legfrissebb verzói

A profi videókártyák ára igen borsos, és csak óriási, több 10 ezres darabszámú összeállításoknál éreztetik erejüket. Ennél kisebb szerelések esetén jobban járunk, hogyha egy közép kategóriás videókártyát veszünk és többet költünk a CPU-ra és M.2 típusú SSD-re.

Az ajánlott videókártyák és meghajtók listáját elolvashatod a SOLIDWORKS Graphics Card Drivers weboldalán.

Nem ajánlatos két videókártyát használni, mert a SOLIDWORKS a második kártyát nem is alkalmazza, viszont a megjelenítési folyamatokban fennakadást okozhat.

Milyen MicroSoft Office verziókkal kompatibilis a tervező program?

SOLIDWORKS Microsoft Excel segítségével készít tételjegyzékeket, tervadat táblázatokat és sok mindent mást. Mivel az Office és a SOLIDWORKS kiadásainak időpontja nincsenek egyeztetve, az új Microsoft Office verzió általában a új SOLIDWORKS verzió kiadásával válik támogatottá. Tehát a kompatibilitás függ az Office és a SOLIDWORKS verziójától, valamint az operációs rendszertől.

Hol érdeme tárolnom a fájljaimat, a gépemen vagy egy hálózati meghajtón?

A maximális teljesítmény és stabilitás érdekében a fájlokkal érdemes a gépünkön dolgozni. Fájlok megnyitása és elérése mindig sokkal lassabb lesz hálózatról, mint a helyi meghajtóról és nagyobb a hiba lehetőség is. Az olyan adatkezelési megoldások, mint SOLIDWORKS PDM Standard vagy Professional maximális gyorsasággal és biztonsággal végzik el a fájlmozgatást a hálózati szerverekről a helyi meghajtóra, ami az egyik legfontosabb pillére a PDM szoftvereknek. A SOLIDWORKS adatkezelési szoftverei nagy mértékben elősegítik a csoportmunkát és támogatják a biztonságos együttműködést és munkát bárhonnan és bármikor.
